Fuente de alimentación

Conectores de alimentación:Los cables de alimentación pueden ir directamente conectados de forma fija a los dispositivos que se desean conectar a la red, aunque a veces también pueden conectarse a través de conectores especiales tales como los Conectors IEC o de otro tipo.

Carcasa

Interior:
           a)Interior:
                         -Cable de Datos:Los cables de datos son una parte importante de una computadora, ya que proporcionan una conexión entre varios componentes de hardware. Esto permite a la computadora comunicarse con sus diversas partes propias. Un cable de datos también permite a una computadora comunicarse con otras.

                      -Fuente de Alimentación:La fuente de alimentación (Power supply en inglés) es la encargada de suministrar energía eléctrica a los distintos elementos que componen nuestro sistema informático.

Se trata de un transformador en el que entran 125v 0 220v en alterna y salen hacia el ordenador transformados en 12v, 5v y 3.3v en continua.

Es un elemento al que no se le suele prestar demasiada atención, pero que es fundamental para el buen funcionamiento y conservación de nuestro ordenador.

              -Chapa y Tornillos

              -Conectores de la carcasa

                -Altavoz

              -  Conectores del panel de la unidad central

                    b)Exterior:

                        - Horizontal o de Sobremesa

                       -    Vertical o de torre

                      - Barebone

                        -Caja Rack



                         -  Caja TPV

                      -  Portátiles

                       -   Tablets



Estructura Físico Funcional de un PC

Un computador se divide fundamentalmente en dos partes: el Hardware y el Software. El hardware es la parte física del computador, la parte tangible; es decir aquello que podemos tocar del computador. El software es la parte lógica del computador, es decir el conjunto de instrucciones que le ordenan al hardware que tarea debe realizar.

Tipos de conectores

D8-9 Macho: En los PCs hay conectores DB9 macho, de 9 pines, por el que se conectan los dispositivos al puerto serie. Los conectores hembra que se enchufan tienen una colocación de pines diferente, de manera que se conectan el pin 1 del macho con el pin 1 del hembra, el pin2 con el 2, etc...

D8-25 hembra: El conector DB25 (originalmente DE-25) es un conector analógico de 25 clavijas de la familia de conectores D-Subminiature (D-Sub o Sub-D).

D8-15 hd hembra:

Ps/2 hembra: El conector PS/2 o puerto PS/2 toma su nombre de la serie de computadoras IBM Personal System/2 que es creada por IBMen 1987, y empleada para conectar teclados y ratones. Muchos de los adelantos presentados fueron inmediatamente adoptados por el mercado del PC, siendo este conector uno de los primeros.

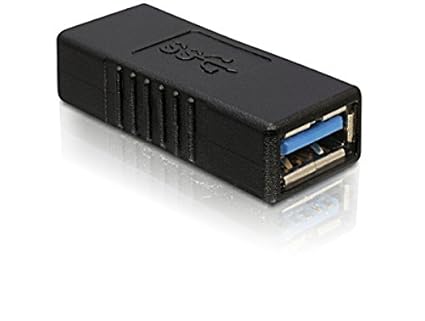

USB hembra: Puerto es una noción con varios usos. ... USB, por su parte, es la sigla correspondiente a Universal Serial Bus, una interfaz que permite la conexión de periféricos a diversos dispositivos, entre los cuales se encuentran los ordenadores y los teléfonos móviles.

Firewire: El puerto FIREWIRE. También conocido como IEEE 1394, que es la norma que lo define, o como High Performance Serial Bus, Puerto Serie de Atlas Prestaciones. Es uno de los estándares de comunicación de alta velocidad más utilizado para los dispositivos multimedia. ... Los puertos Firewireson hembra.

RJ45: RJ45 es una interfaz física comúnmente utilizada para conectar redes de computadoras con cableado estructurado (categorías 4, 5, 5e, 6 y 6a). Posee ocho pines o conexiones eléctricas, que normalmente se usan como extremos de cables de par trenzado (UTP).

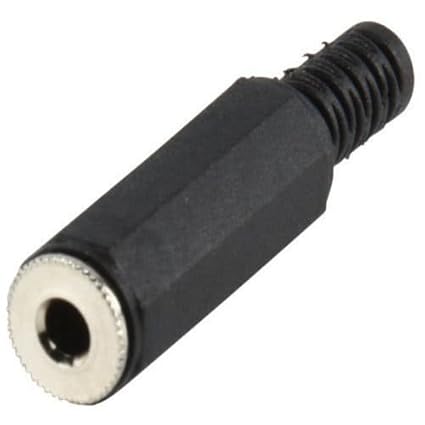

Jack:El conector de audio analógico (audio jack en inglés) de señales analógicas se utiliza para conectar micrófonos, auriculares y otros sistemas de señal analógica a dispositivos electrónicos, aunque sobre todo audio.

DB15 (hembra):

RJ-11 hembra:El RJ-11 es el conector utilizado en las redes de telefonía.















 HDMI (hembra):HDMI es una sigla inglesa que alude a High Definition Multimedia Interface.

DVI (hembra):DVI son las siglas en inglés de Digital Visual Interface, que en idioma español significan: interfaz visual digital. Esta interfaz se encarga de enviar señales de video del ordenador a un periférico de visualización, como un monitor o un TV, para poder observar de manera rápida y eficiente la señal de video.

Estructura externa de un pc

Pantalla: El monitor o pantalla del ordenador es el principal dispositivo de salida, que muestra datos o información al usuario. También puede considerarse un periférico de Entrada/Salida si el monitor tiene pantallatáctil o multitáctil.

Teclado:Es un dispositivo periférico de entrada, que convierte la acción mecánica de pulsar una serie de pulsos eléctricos codificados que permiten identificarla. Las teclas que lo constituyen sirven para entrar caracteres alfanuméricos y comandos a una computadora.

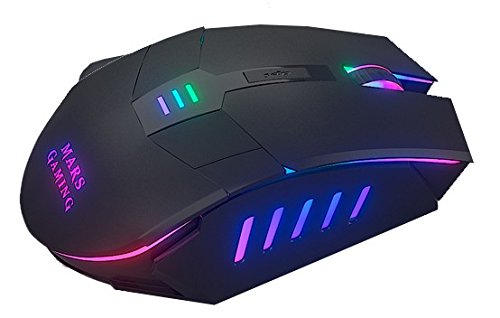

Ratón:es un dispositivo apuntador utilizado para facilitar el manejo de un entorno gráfico en una computadora. Generalmente está fabricado en plástico, y se utiliza con una de las manos.

CPU:La unidad central de procesamiento o unidad de procesamiento central (conocida por las siglas CPU, del inglés: central processing unit), es el hardware dentro de un ordenador u otros dispositivos programables, que interpreta las instrucciones de un programa informáticomediante la realización de las operaciones básicas aritméticas, lógicas y de entrada/salida del sistema. El término, y su acrónimo, han estado en uso en la industria de la Informática por lo menos desde el principio de los años 1960.La forma, el diseño de CPU y la implementación de las CPU ha cambiado drásticamente desde los primeros ejemplos, pero su operación fundamental sigue siendo la misma.

Diagrama de bloques de un pc arquitectura (Von Neumann)



La arquitectura von Neumann, también conocida como modelo de von Neumann o arquitectura Princeton, es una arquitectura de computadoras basada en la descrita en 1945 por el matemático y físico John von Neumann y otros, en el primer borrador de un informe sobre el EDVAC. Este describe una arquitectura de diseño para un computador digital electrónico con partes que constan de una unidad de procesamiento que contiene una unidad aritmético lógica y registros del procesador, una unidad de control que contiene un registro de instrucciones y un contador de programa, una memoriapara almacenar tanto datos como instrucciones, almacenamiento masivo externo, y mecanismos de entrada y salida. El concepto ha evolucionado para convertirse en un computador de programa almacenado en el cual no pueden darse simultáneamente una búsqueda de instrucciones y una operación de datos, ya que comparten un bus en común. Esto se conoce como el cuello de botella Von Neumann, y muchas veces limita el rendimiento del sistema.

El diseño de una arquitectura von Neumann es más simple que la arquitectura Harvard más moderna, que también es un sistema de programa almacenado, pero tiene un conjunto dedicado de direcciones y buses de datos para leer datos desde memoria y escribir datos en la misma, y otro conjunto de direcciones y buses de datos para ir a buscar instrucciones.

Un ordenador digital de programa almacenado es aquel que mantiene sus instrucciones de programa, así como sus datos, en una memoria de acceso aleatorio (RAM) de lectura-escritura. Las computadoras de programa almacenado representaron un avance sobre los ordenadores controlados por programas de la década de 1940, como la Colossus y la ENIAC, que se programaron mediante el establecimiento de conmutadores y la inserción de cables de interconexión para enrutar datos y para controlar señales entre varias unidades funcionales. En la gran mayoría de las computadoras modernas, se utiliza la misma memoria tanto para datos como para instrucciones de programa, y la distinción entre von Neumann vs. Harvard se aplica a la arquitectura de memoria caché, pero no a la memoria principal.
